制冷剂压力表也称冷媒表或氟表，是用于量测制冷系统当前压力，其主要是用于检测系统冷媒不同阶段的压力值，使用人员撑握设备的运行状况，现在我国对冷媒压力表上的精度要求是达到2.5级。下文对制冷剂压力表做一个全面的介绍。





一、制冷剂压力表介绍：



制冷剂压力表也称冷媒表或氟表。是用于量测制冷系统当前压力，其主要是用于检测系统冷媒不同阶段的压力值，使用人员撑握设备的运行状况，现在我国对冷媒压力表上的精度要求是达到2.5级。

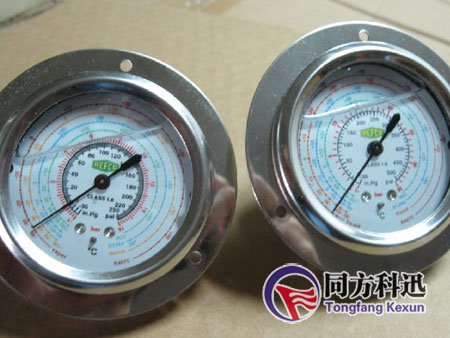

制冷压力表一般分为“高压表”和“低压表”，即：一般“低压表”最高读值为1.8MPa或18bar，“高压表”最高读值为3.8MPa或38bar。



二、读压力值



1、低压表最外一圈的数值为MPa的数值，如指针指到“3”即当前的压力为0.3MPa，低压表由外到内第二圈数值为1kg/cm2

2、高压表最内一圈红色字的数值为bar的数值，如指针指到“20”，即当前的压力为20bar

3、不同压力单位的转换



1MPa≈101kg/cm2≈10bar≈145Psi



三、读温度值



1、低压表，由外往内数，第2圈蓝色R407c温度值，单位℃摄氏度

第4圈黑色R22温度值，单位℃（摄氏度）

如一台冷水机冷媒使用R22，运行时低压压力0.5MPa对应的冷凝温度约为6度

如一台冷水机冷媒使用R134a，运行时低压压力0.3MPa对应的冷凝温度约为9度



2、高压表，由内往外数

第1圈、黑色、压力值，单位MPa（兆帕）或bar

第2圈黑色、R404A温度值，单位℃（摄氏度）

第3圈、蓝色、R134a温度值，单位℃（摄氏度）

第4圈、绿色、R22温度值，单位℃（摄氏度）



如一台冷水机冷媒使用R22，运行时高压压力1.8MPa对应的冷凝温度约为50度

如一台冷水机冷媒使用R134a，运行时高压压力1.4MPa对应的冷凝温度约为55度



补充说明：



1、MPa兆帕、1kg/cmm2公斤力／平方厘米

2、不同的压力表的压力单位可能不一样，读压力前要看前表盘上的标识

3、冷水机，空调一般用：R22、R407C、R134a；



低温机R22、R404A；家用空调R22或R410a；



汽车空调：R134、R12.



4、在压缩机没有运行时压力为平衡压力，即高低压力相同，其压力值与环境温度或水箱水温对应。



如：R22环境温度30度时，压力表的平衡压力约为1.1MPa

如：R22环境温度10度时，压力表的平衡压力约为0.6MPa
