地源热泵系统的组成

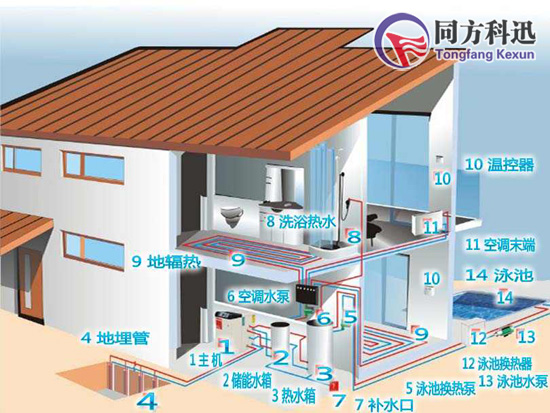

地源热泵系统主要包括三个部分：热泵机组、室内末端换热系统及室外水环路系统。





根据室内末端换热系统的不同，热泵机组可分为水-空气式和水-水式两大类。



1、采用水-空气式热泵机组时，机组提供的冷/热风，通过风管系统送到室内各区域；回风经门下缝隙、辅助房间及走道返回机组，也可以由回风道返回机组；机组的启停由安装在室内的温控器进行恒温控制。



2、采用水-水式热泵机组时，机组提供的冷/热水，经过水管送到风机盘管或地板制冷/采暖管道中；室内温度可由风机盘管或地板制冷/采暖的温控器调节，机组则由水温控制器控制启停。室外水环路采用闭式系统，闭式系统包括：地下封闭的高密度聚乙烯（PE管）作为热交换管路，水和防冻液作为中间介质以及循环泵。当系统处于制冷工况时，管内液体温度将上升，热量被散到较冷的大地

中，而当系统处于供热工况时，管内液体温度下降，热量从大地吸入。



对于地源热泵地下环路的（即地热换热器）埋管方式多种多样。目前普遍采用的有垂直埋管和水平埋管地热换热器两种基本的配置形式。垂直埋管地热换热器是在地层中垂直钻孔。水平埋管地热换热器是在浅层土地中水平埋管。地热换热器型式和结构的选取应根据实际工程以及给定的建筑场地条件来确定。
